Предназначен для работы в комплекте с оцилиндровочными станками и служит для выбирания монтажных чаш диаметром до 320 мм под углом 45-135 градусов к оси бревна.

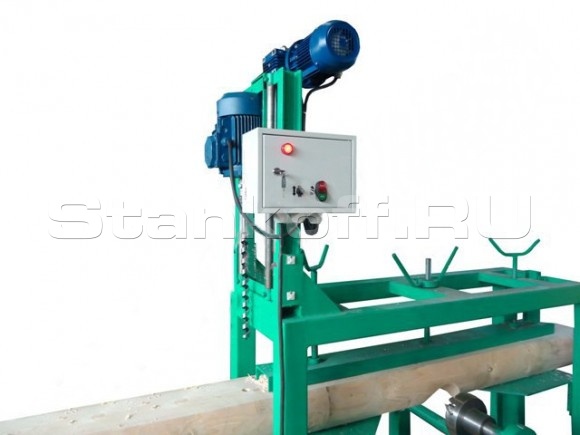

Чашкорезый станок ЧС3У имеет регулируемый по высоте стол, для установки бревна, который может заменить рольганги. Он позволяет изменять центр вырезаемой чаши в тех случаях, когда необходимо производить детали срубов нестандартной формы. Три вертикальных зажима, а также два горизонтально регулируемые упора на столах, обеспечивают надежную фиксацию бревна даже при фрезеровании получаши (в торце бревна) и фрезеровании бревен как больших, так и малых диаметров.

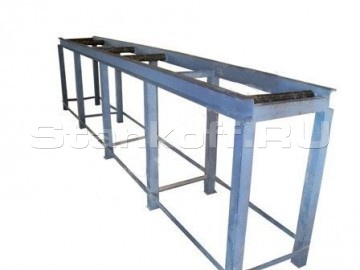

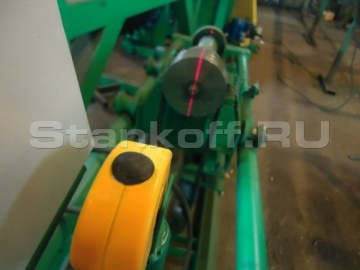

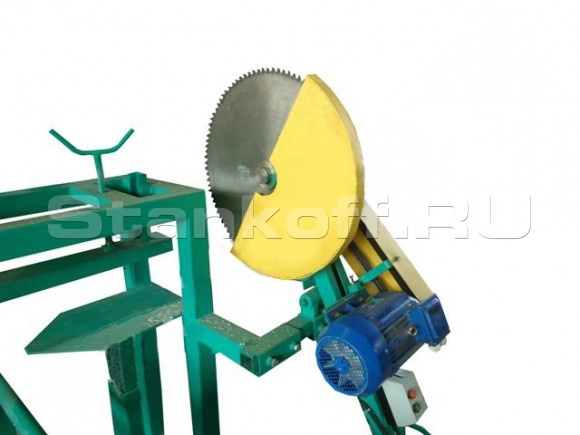

В качестве опций на станок можно установить рольганги для подачи и приема бревна, а так же в качестве разметочного стола для бревен. Комплектация станка лазерным указателем направления движения фрезы позволяет увеличить точность нарезания чашек в бревне. Так же станок может быть укомплектован сверлильным узлом для нагелей и узлом торцовки бревен, который устанавливается с любой стороны станка.
Станок при транспортировке помещается в а/м "Газель". Для монтажа специальной квалификации не требуется
Страна изготовления: Россия
Технические характеристики чашкорезного станка ЧС3У | ||
Диаметр вырезаемых чашек, мм | 120-320 | |
Угол к оси бревна, град | 45-135 | |
Скорость подачи, м/мин | 0,1-3 | |
Расстояние от края чашки до плоскости торцовки, мм | Не ограничено | |
Время вырезания чашки, мин | 1 | |
Мощность, кВт | ||
Привода фрезы | 7,5 | |
Частота вращения фрезы, об/мин | 4000 | |
Привода подачи фрезерного узла | 0,37 | |
Напряжение питания, В | 380 | |
Габаритные размеры станка, мм | ||
Длина | 1500 | |
Ширина | 1500 | |
Высота | 1500 | |
Масса, кг | ||
Станка | 600 | |
*Объем, м3 | 3,38 | |
Основные атрибуты | |
---|---|
Страна производитель | Россия |
