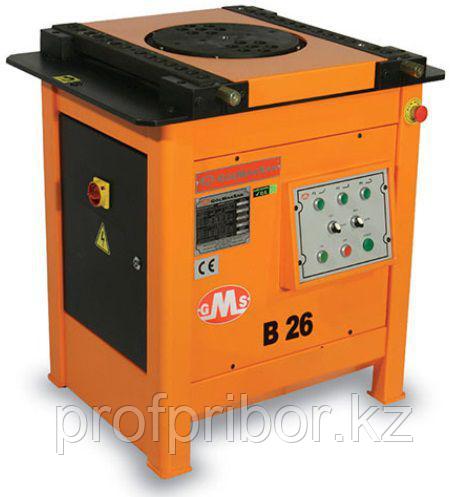

СТАНОК ГИБОЧНЫЙ ДЛЯ ПРУТКОВ АРМАТУРЫ B-26.Станок предназначен для холодной гибки прутков арматуры железобетонных конструкций в цехах заводов и на строительных площадках под навесом в условиях умеренного климата. Привод рабочих органов станка (гибочного диска с установленными на нем гибочным и центральным пальцами) осуществляется от электродвигателя посредством механической передачи. Процесс гибки арматуры происходит вокруг центрального пальца (с установленным на нем роликом или без него) при перемещении гибочного пальца по внешней поверхности арматуры, опирающейся на упорный штырь. Управление приводом рабочих органов (включение, реверс и останов) обеспечивается электрооборудованием. Станок позволяет устанавливать до шести программ гибки. Рабочие циклы - дискретные, каждый цикл состоит из следующих операций; включение конечного выключателя с помощью ножной педали и вращение гибочного диска на заданный угол, включение конечного выключателя реверса с помощью кулачка реверса и возврат гибочного диска в исходное положение, останов станка при включении кулачком останова конечного выключателя останова. Таким образом вмешательство оператора необходимо при нажатии педали, остальную часть рабочего цикла станок обеспечивает автоматически. Конструкция приспособления для гибки арматуры обеспечивает возможность одновременной гибки нескольких стержней (их число зависит от диаметра). Станок состоит из следующих основных УЗЛОВ: рамы. редуктора, плиты, комплекта приспособлений для гибки арматуры, педального управления и электрооборудования.
Характеристики:
габаритные размеры, мм, не более
Общие параметры | |
---|---|
Вес | 260 кг |
Пользовательские характеристики | |
Вес, кг | 260 |
Макс. диаметр арматуры, мм. R-500 (A3) | 26 |
Мощность двигателя KW | 1,5 |
Обороты в мин. | 1450 |
Артикул | Станок для гибки арматуры GMS_B-26 |
Напряж, V | 380 |
Обороты гибочного диска, об\мин | 10,7 |
Частота, Hz | 50 |
