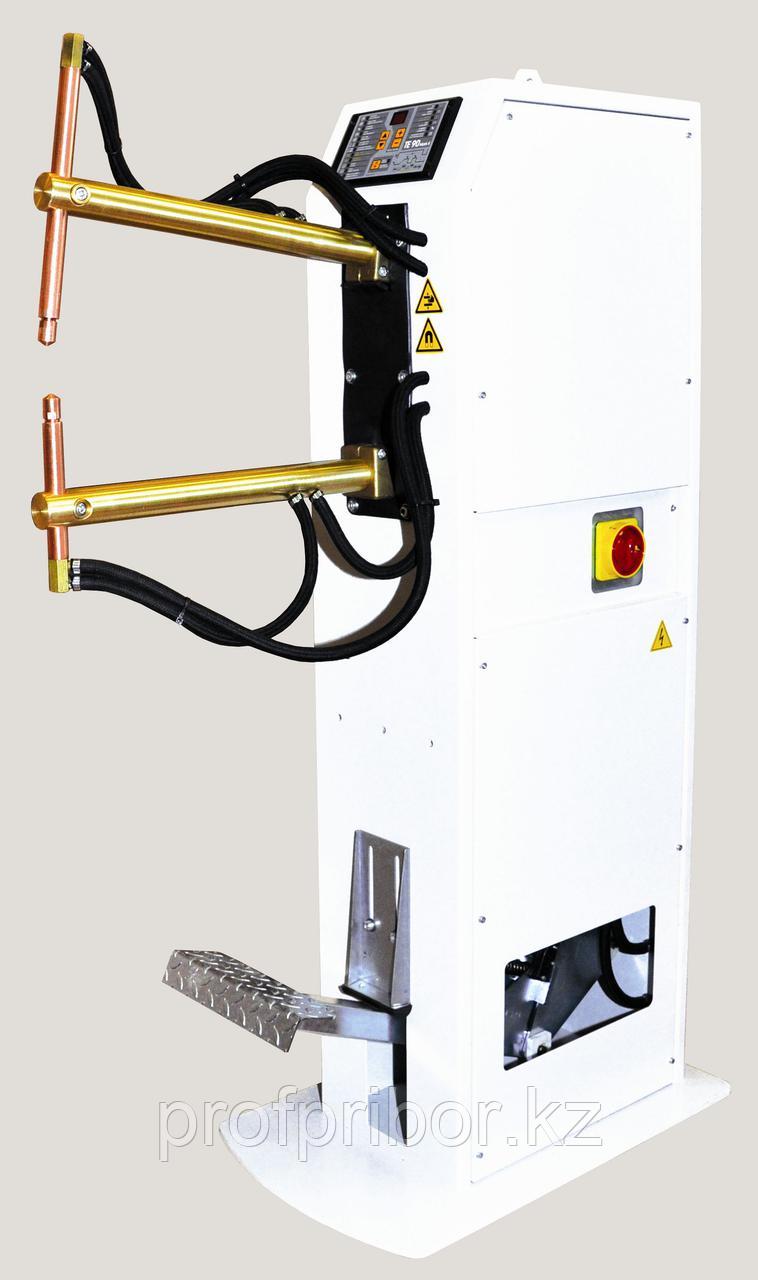

Стационарная машина TECNA 4644NE/380 производства компании TECNA (Италия) предназначена для двухсторонней контактной точечной сварки.Стационарная машина TECNA 4644NE/380 имеет:
В комплект поставки стационарной машины TECNA 4644E/380 входит:
По специальному заказу дополнительно для стационарной машины TECNA 4644NE/380 поставляется:
Изделие | Единица измерения | 4644NE |
---|---|---|
Механический привод | x | |
Пневматический привод | ||
Регулируемый вылет плеч | x | |
Номинальная мощность при ПВ=50% | кВА | 25 |
Максимальная мощность при сварке | кВА | 55 |
Напряжение холостого хода вторичного контура | В | 4,6 |
Максимальный ток КЗ | кА | 14,5 |
Максимальный сварочный ток при сварке легких сплавов | кА | - |
Максимальный сварочный ток при сварке стали | кА | 11,6 |
Термоток при ПВ=100% | кА | 3,8 |
Питание | В* Гц* | 400 50 |
Предохранители замедленного действия 220-230-240В 380-400-415 В | А А | 80 50 |
Максимальное сечения кабеля при длине L=10 м L=30 м | мм2 мм2 | 16 16 |
Класс изоляции | F | F |
Давление сжатого воздуха | бар** | - |
Расход на 1000 точек | Н/м3 | - |
Минимальный вылет плеч | мм | 380 |
Максимальное усилие на электродах | даН | 150 |
Ход электродов | мм | 10-60 |
Максимальный вылет плеч | мм | 700 |
Максимальное усилие на электродах | даН | 80 |
Ход электродов | мм | 15-105 |
Ток КЗ при максимальном вылете плеч | кА | 10,5 |
Расход воды | л/мин | 3,7 |
Минимальное давление воды | бар** | 2,5 |
Уровень шума при работе | дБ(А) | < 70 |
Условия измерения | ||
рабочий ход | (мм) | 20 |
время сварки | (циклов) | 20 |
сварочный ток | (кА) | 11 |
скорость работы | точек/мин | 10 |
Масса нетто | кг | 148 |
Габариты в картонной упаковке | см | 33x80x123 |
Масса брутто | кг | 152 |
Диаметр плеч | мм | 40 |
Диаметр электрододержателей | мм | 22 |
Диаметр конуса электрода | мм | 14,8 |
Пользовательские характеристики | |
---|---|
Черн. сталь | 4+4 мм |
Вылет, мм | 380-700 |
Ход электродов | радиальный |
Алюм. | - |
Напр., В | 380/2 |
Артикул | Машина контактной сварки TECNA 4644NE |
Усилие сжатия, даН | 150-80 |
Мощн.,кВА | 25 |
Нерж. сталь | 1,5+1,5 мм |
Титан | - |
Арматура | 12+12 мм |
