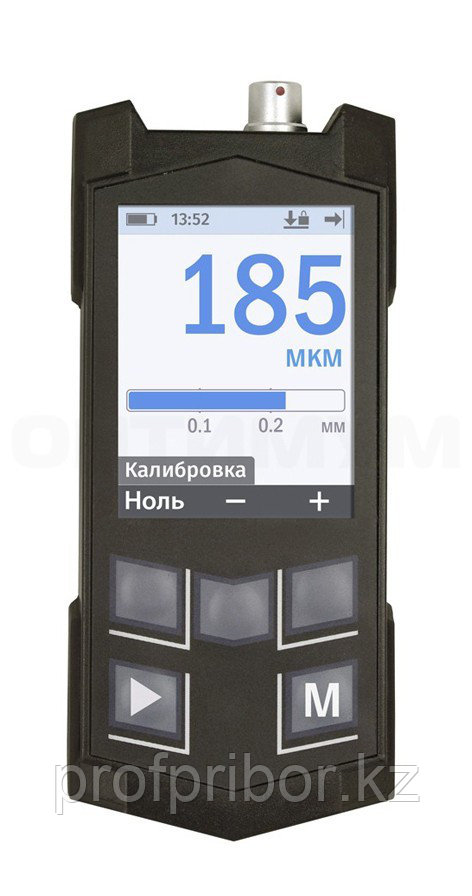

Толщиномеры защитных покрытий Константа К6Ц

Толщиномеры защитных покрытий Константа К6Ц

Константа К6Ц - многофункциональный толщиномер покрытий всех типов. ГОСТ Р 51694, ISO 2808.

Измерение толщины:

• гальванических (цинковых, хромовых, никелевых, кадмиевых, серебряных, оловянных и т.д) покрытий на стальных изделиях;
• гальванических (цинковых, хромовых, никелевых, кадмиевых, серебряных, оловянных и т.д) покрытий на изделиях из цветных металлов;
• лакокрасочных, эмалевых, порошовых, мастичных и др. неферромагнитных покрытий на стальных изделиях;
• анодноокисных, фосфатных и др. диэлектрических покрытий на изделиях из черных и цветных металлов;
• специальных диэлектрических и металлических покрытий большой толщины, плакирующих покрытий;
• покрытий на внутренних поверхностях труб и цилиндрических изделий;
• медной фольги на печатных платах;
• листовых электропроводящих неферромагнитных материалов и гальванических покрытий на изделиях из диэлектрических материалов;
• двухслойных покрытий;

Измерение глубины пазов и оценка шероховатости поверхности после пескоструйной или дробеструйной обработки;
Контроль климатических условий (влажности воздуха, температуры воздуха и поверхности металла, температуры точки росы и определения параметра ТΔ).

Особенности прибора:

• цветной TFT дисплей с диагональю 2.4” и встроенная Li-Ion аккумуляторная батарея;
• ударопрочный эргономичный корпус с прорезиненными вставками;
• клавиатура с функциональными кнопками, изменяющими свое назначение в зависимости от режима работы прибора и дружественный, интуитивно понятный интерфейс;
• дополнительные режимы и настройки прибора;
• расширенный набор износостойких эргономичных малогабаритных преобразователей;
• поддержка преобразователей с несколькими градуировочными характеристиками (до 6-ти в преобразователях серии ФД3, до 4-х в преобразователе ПД-Г, до 2-х в преобразователе ИД-Г).

Технические характеристики:

Параметр	Значение
Диапазон контроля толщины	0,5 мкм ... 120 мм (зависит от подключенного преобразователя)
Число преобразователей	не ограничено (по выбору заказчика)
Температурный диапазон:
для прибора	–10 ... +40 °С (от –30 °С для морозостойкого исполнения)
для преобразователей	–40 ... +50 °С (до +350 °С для высокотемпературных преобразователей)
Методы калибровки	аддитивная одноточечная; двухточечная; одноточечная с автоматической мультипликативной коррекцией.
Питание	встроенный Li-Ion аккумулятор 3,7-4,2 В, 1500-1700 mAh
Время непрерывной работы	не менее 12 ч
Связь с ЭВМ	канал USB 2,0
Габаритные размеры	60х125х25 мм
Масса электронного блока	120 гр
Время заряда	4 ч

Комплект поставки:

• измерительный блок с преобразователями (число и модификация по выбору заказчика);
• зарядное устройств;
• комплект мер толщины и эталонных оснований (в зависимости от выбранных преобразователей);
• кабель mini-USB - USB тип А для связи с компьютером;
• руководство по эксплуатации;
• ударопрочный кейс.

Преобразователи серии ИД:

     Преобразователи предназначены для измерения толщины неферромагнитных (гальванических, лакокрасочных, порошковых, пластиковых, мастичных и др.) покрытий на ферромагнитных основаниях, а так же для измерения толщины электролитического никеля на неферромагнитных основаниях.


Тип	Диапазон измерения толщин	Основная погрешность измерения по диапазонам толщин	Мин. диаметр основания, Øн/Øв,мм	Диаметр зоны измерения Øм,мм	Габариты, мм
ИД0 ИД0/90	0-300 мкм	≤ ± (0,01T+1) мкм	1/4,5	< 3	Ø 9×115
					Ø 20х127
ИД1 (с насадками)	0-300 мкм	≤ ± (0,01T+1) мкм	1/4,5	< 3	Ø 9×65
ИД1 (0-0,3 мм)	0-300 мкм	≤ ± (0,01T+1) мкм	1/4,5	< 3	Ø 9×65
ИД1 (0-2 мм)	0-2000 мкм	0–1500 мкм: ≤± (0,015T+1) мкм 1500–2000 мкм: ≤±0,02T		4
ИД2	0-3000 мкм	0–2000 мкм: ≤± (0,015T+1) мкм 2000–3000 мкм: ≤±0,02T	1,5/9	6	Ø 9×65
ИД2-mini					Ø 9×65
ИД3	0-6 мм	0–5 мм: ≤±(0,015T+0,005) мм 5–6 мм: ≤±0,02T	2,5/10,5	8	Ø 19×83
ИД4	0-8 мм	0–6 мм: ≤±(0,015T +0,01) мм 6–8 мм: ≤±0,02T	5/18,5	12	Ø 15×49
ИД5	0-10 мм	1–8 мм: ≤± (0,015T+0,01) мм 8–10 мм: ≤±0,02T	7/57	17	Ø 23×58

Преобразователи серии ПД:

     Преобразователи предназначены для измерения толщины диэлектрических неферромагнитных (анодноокисных, лакокрасочных, эмалевых, порошковых, пластиковых, мастичных и др.) покрытий на электропроводящих основаниях, а так же для измерения толщины электропроводящих неферромагнитных (хромовых, серебряных, оловянных, кадмиевых и т.п) покрытий на электропроводящих неферромагнитных основаниях.


Тип	Диапазон измерения толщин	Основная погрешность измерения по диапазонам	Мин. диаметр основания, Øн/Øв,мм	Диаметр зоны измерения Øм,мм	Габариты, мм
ПД0	0-500 мкм	< ± (0.01T+1) мкм	2/12	1,5	Ø 19×103
	0-100 мкм	< ± (0.03T+1) мкм
ПД1	0-2 мм	< ± (0.01T+1) мкм	4/12	4,7	Ø 19×83
ПД2	ПД2 0-12мм	0–7,5 мм: < ± (0.015T+0,01) мм 7,5–15 мм: < ±0.02T	5/12	20	Ø 19×83
ПД3	ПД3 0-30мм	0–20 мм: < ± (0.015T+0,05) мм 20–30 мм: < ±0,02Т	15/45	40	Ø 23×87
ПД4	ПД4 0-70мм	0–40 мм: < ± (0.015T +0,1) мм 40–70 мм: < ±0.02T	80/270	90	Ø 80×60
ПД5	ПД6 0-120мм	0–80 мм: < ± (0.015T +0,5) мм 80–120 мм: < ±0.02T мм	120/350	120	Ø 90×60
ПД6

Преобразователи серии ФД:

     Преобразователи предназначены для измерения толщины электропроводящих гальванических (цинковых, никелевых, хромовых, кадмиевых, медных и др.) покрытий на ферромагнитных основаниях с улучшенной отстройкой от влияния основных мешающих параметров.


Тип	Диапазон измерения толщин	Основная погрешность измерения по диапазонам	Мин. диаметр основания, Øн/Øв,мм	Диаметр зоны измерения Øм,мм	Габариты, мм
ФД1	0-300 мкм	0–80 мкм: < ± (0.01T +1) мкм 80–300 мкм: < ± 0.02T мкм	5	4,7	Ø 13×95
ФД3-0,2	0-120 мкм	≤ ± (0.03T+1) мкм	2	3	Ø 13×95
ФД3-1,8	0-40 мкм	≤ ± (0.03T+1) мкм	2	1,5	Ø 13×95

Преобразователи серии ДА:

     Преобразователи предназначены для поиска арматуры и измерения толщины бетона до арматуры в железобетонных изделиях и конструкциях, а так же измерения толщины толстослойных неферромагнитных покрытий на ферромагнитных основаниях.


Тип	Диапазон измерения толщин	Основная погрешность измерения по диапазонам	Мин. диаметр основания, Øн/Øв,мм	Габариты, мм
ДА1	0-70 мм	≤ ± (0,05T+0,1) мм	90	30×40×60
ДА2	0-120 мм		140	35×35×140

* В зависимости от параметров резьбы.
** В зависимости от однородности и характеристик материалов.
*** В зависимости от однородности и характеристик материалов.


Преобразователи для контроля параметров окружающей среды и условий нанесения покрытий:

     Преобразователи применяются при подготовке и проведении покрасочных работ и предназначены для контроля параметров окружающей среды (температуры воздуха и поверхности металла, влажности воздуха и температуры точки росы).


Тип	Диапазон измерения	Основная погрешность измерения	Мин. диаметр основания, Øн/Øв,мм	Диаметр зоны измерения Øм,мм	Габариты, мм
ДВТР ДВТР mini	-10... +70 °С 5–90%	±2 °С			Ø 50×138 Ø 16,5×32
КД	-40...+85 °С	±2 °С	4/20	7	Ø 19×83
ДКУ	-10...+70 °С (воздух) -40...+85 (металл) 5-90% влажность	≤ ± 2 °С	4/20	7

Преобразователи для измерения толщины покрытий внутри труб:

     Измерение толщины неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов.


Тип	Диапазон измерения	Основная погрешность измерения по диапазонам	Минимальный диаметр трубы, мм
ИД1-Т	0-300 мкм	≤± (0,02Т+2) мкм	45
ИД1-Т25			27
ИД1-Т20			20
ИД2-Т	0-3 мм	≤± (0,02Т+0,01) мкм	50
ИД3-Т	0-6 мм	≤± (0,02Т+0,02) мкм	50

     Измерение толщины диэлектрических покрытий на внутренних поверхностях труб из электропроводящих материалов.


Тип	Диапазон измерения	Основная погрешность измерения по диапазонам	Минимальный диаметр трубы, мм
ПД0-Т	0-500 мкм	≤± (0,02Т+2) мкм	26
ПД0-Т14			14
ПД1-Т	0-2 мм	≤± (0,02Т+0,01) мкм	50
ПД2-Т	0-15 мм	≤± (0,02Т+0,01) мкм	50
ПД2-Т45			45

Преобразователи специализированные:

Тип	Назначение	Диапазон измерения толщин	Основная погрешность измерения по диапазонам	Габариты, мм
ИД1 Резьбы	Измерение толщины неферромагнитных покрытий на треугольных и трапециидальных резьбах стальных труб, муфт и т.п. изделиях.	0-300 мкм	≤±(0.01-0.05T+3) мкм*	Зависят от параметров резьбы
ИД6 Экранный	Измерение толщины неферромагнитных изделий при возможности двухстороннего доступа к нему.	0-150 мм	≤± (0,03Т+0,2) мм	Приемник: Ø90х119 мм. Возбуждение: Ø35х160 мм
ИДх Мокрый слой	Измерение толщины неотвержденных слоев лакокрасочных и порошковых покрытий.	0-0,3 мм 0-3 мм 0-6 мм	≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм	Ø 12х65 Ø 15х65 Ø 20х65
ИДх Высокотемпературный	Измерение толщины неферромагнитных покрытий на ферромагнитных основаниях, нагретых до высоких температур (до +350 °С).	0-0,3 мм 0-3 мм 0-6 мм	≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм	Ø 25х60
ПД-РТИ	Измерение толщины неэлектропроводящих листовых материалов с нормируемым усилием прижатия.	0-2 мм 0-12 мм 0-30 мм	≤± (0,02Т+2) мкм ≤± (0,02Т+2) мкм ≤± (0,02Т+5) мкм	Ø 44х99
ПД1 Износостойкий	Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых и т.п) с повышенной шероховатостью на электропроводящих неферромагнитных изделиях.	0-2 мм	≤± (0,01Т+1) мкм	Ø 15х90
ФД-УКМ	Измерение толщины изделий из углеродных композиционных материалов (УКМ).	1-5 мм 3-10 мм 7-15 мм	≤ ± (0,01-0,05T+0,1) мм**	Ø 22×132
ПД-УКМ	Измерение толщин специализированных диэлектрических покрытий на изделиях из углеродных композиционных материалов.	500 мкм	≤ ± (0,01-0,05T+0,1) мм***	Ø 23×87
ИДх Подводный	Измерение толщины неферромагнитных покрытий на ферромагнитных сталях в пресных и соленых водах на глубине до 30 м.	0-6 мм 0-8 мм 0-10 мм	(0,015Т+3) мкм (0,015Т+5) мкм (0,015Т+10) мкм	Ø 35х156
