Виброплощадка СМЖ

Виброплощадка—специальная машина, назначением которой является уплотнение бетонных смесей для производства бетонных и железобетонных плит, панелей, блоков и т.д

Виброплощадка — специальная машина, назначением которой является уплотнение бетонных смесей для производства бетонных и железобетонных плит, панелей, блоков и т. д. Использование вибрационной площадки продлевает срок эксплуатации изделий из бетона, обеспечивает их надежность и безопасность. Это наиболее распространенный вид оборудования, который применяется с целью уплотнения бетона. Сфера применения — строительство.
В нашем ассортименте представлены такие разновидности вибрационного оборудования, как виброплощадка ВПК-10, ВПК-15, ВПК-20, виброплощадка СМЖ (аналог).

Возможно изготовление виброплощадок любых размеров

Технические характеристики

Различают несколько разновидностей площадок по характеру колебаний, типу вибраторов, грузоподьемности, конструкции и т. д.

По характеру колебаний виброплощадка может быть с круговыми гармоническими колебаниями, направленными вертикальными гармоничными, негармоническими ударно-вибрационными. По типу вибраторов — с дебалансными бегунками, а также электромагнитными либо гидравлическими вибраторами. По конструкции вибрационные площадки бывают рамного и блочного типа.

Площадки с направленными вертикальными гармоничными колебаниями. Принцип действия: два одинаковых вибратора, установленные в одной плоскости, вращаются в разных направлениях, и создают таким образом направленные горизонтальные колебания. Оба вибратора должны работать синхронно. При небольшой грузоподъемности на оборудование устанавливаются дебалансные валы, которые должны находиться на одной горизонтальной плоскости и небольшом расстоянии друг от друга.

Виброплощадки с направленными вертикальными колебаниями изготавливаются из виброблоков, муфт, электромагнитов и т. д. В состав машин с грузоподъемностью 2 тонны входят вибрирующая и фундаментная рамы, электродвигатель, синхронизатор. Рамы изготавливают из стального проката. На вибрирующей расположены два сдвоенных вибратора, на фундаментной — синхронизатор и электродвигатель. Монтаж и демонтаж вибраторов производится при помощи закрываемых гибкими фактурами отверстий в верхней плоскости вибрирующей рамы. Данный вид оборудования используют для изготовления бетонных и железобетонных изделий размером 3х6м.

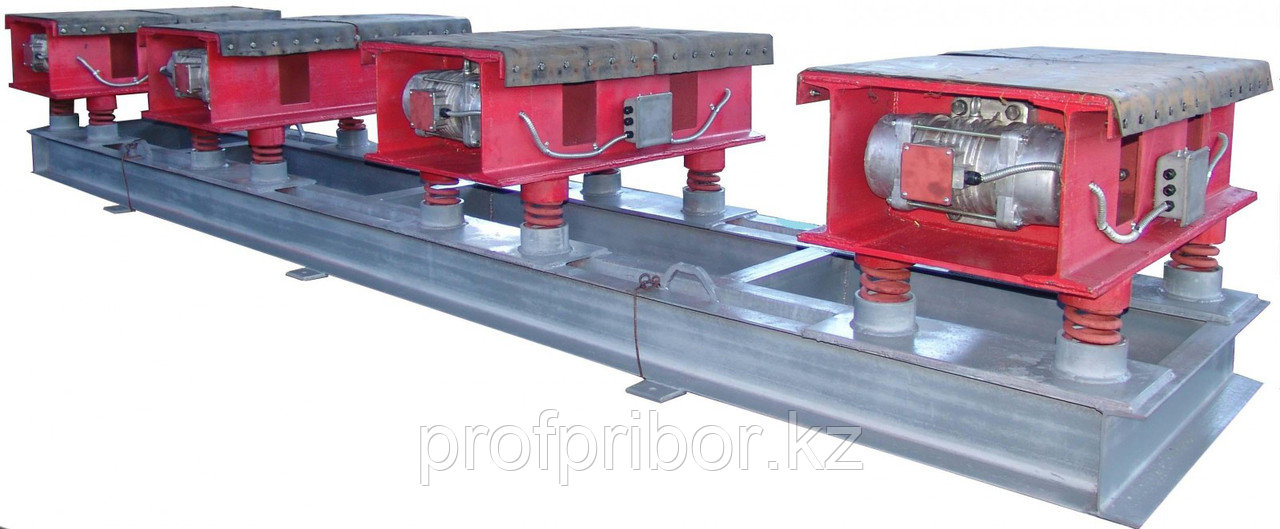

В состав виброплощадок входят набор подпружиненных опорных вибротумб, которые смонтированы на общей раме. На них установлены электромеханические вибраторы ВИ-107 Н. К данной машине форма не крепится. Шкаф управления с пусковыми устройствами поставляется отдельно. По желанию заказчика при помощи одной кнопки можно запускать все, либо отдельную группу вибраторов. Нулевую защиту двигателей, защиту от потери фазы, замыканий, отключений и перегрузок обеспечивает электроаппаратура.

Использование данного вида оборудования дает такие преимущества, как повышение качества бетонных изделий и увеличение срока их службы, обеспечение безопасности и надежности конструкции, снижение расхода цемента и энергопотребления.
