Контейнерный генератор с АВР 400 кВт ЯМЗ Linz

Контейнерный дизель генератор 320 кВт ЯМЗ с автозапуском серии ТСС Славянка TYz 550LZ CGA спроектирован для производства трёхфазного электрического тока с частотой 50 Гц и напряжением 400 В. Эта модель производится серийно на заводе ГК ТСС в подмосковной Ивантеевке и сертифицирована для эксплуатации на территории России и стран Евразийского союза.

Контейнерный генератор 320 кВт АВР с ЯМЗ линейки ТСС Славянка разработана для применения в качестве резервного или автономного источника электроснабжения объектов общего назначения, нуждающихся в сопоставимой электрической мощности. Постоянными заказчиками ДЭС на основе двигателей ЯМЗ являются такие структуры как МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.

Значимые преимущества ДГУ ТСС Славянка с ЯМЗ

ДГУ серии ТСС Славянка с двигателем ЯМЗ отличаются низкой стоимостью как самого оборудования, так и вырабатываемого электрического тока, что делает их конкурентами даже недорогим китайским станциям.

Высокая ремонтопригодность даже в полевых условиях
Повсеместная доступность расходников и запчастей
Двигатель изначально спроектирован для эксплуатации с отечественными стандартами ГСМ
Широкие возможности по дополнительному оснащению и автоматизации
Каждая станция ТСС Славянка тестируется в условиях завода с фиксацией результатов в документах

Дизельные генераторы с двигателем ЯМЗ, исторически, широко распространены в регионах России и обладают прекрасной ремонтопригодностью, в силу повсеместной доступности расходников, запчастей и механиков-дизелистов, хорошо знакомых с конструктивными особенностями этих изделий.

ГК ТСС – официальный и авторизованный производитель дизельных генераторов на базе двигателей «ПИК «ЯрДизель» , что подтверждается соответствующим сертификатом. Высокий уровень надёжности подтверждён длительным сроком фирменной гарантии, который составляет 2 года или 1000 моточасов.

Учитывая взятый правительством РФ курс на импортозамещение, ДГУ с двигателями ЯМЗ в обозримом будущем способны значительно увеличить свою долю в сегменте промышленных электростанций резервного и основного электроснабжения.

Двигатель ЯМЗ-8503.10 – родом из Ярославля

Двигатели ЯМЗ разрабатываются и производятся на мощностях крупнейшего отечественного предприятия – Ярославского моторного завода (ЯМЗ), имеющего в своём активе уже более сотни лет истории. Предприятие обладает не только собственной школой проектирования и серийного производства современных дизельных двигателей, но и четырьмя производственными площадками, оборудованными в соответствии с технологиями 21 века.

Двигатели, применяемые в ДЭС, разработаны специалистами ЯМЗ с учётом особенностей эксплуатации и режимов, присущих эксплуатации генераторных установок при всём диапазоне нагрузок, а также, с учётом типовых вариантов применения (резервный/автономный/смешанный). Высокая степень унификации с двигателями, применяемыми в другом оборудовании (транспорт, аграрная техника и др.) способствует широкой географической доступности сервисного обслуживания, запасных частей и расходных материалов.



Синхронный генератор Linz
Данная дизель-генераторная установка ТСС Славянка оснащена надёжным синхронным генератором Linz Pro 28L, который непосредственно отвечает за выработку трёхфазного переменного электрического тока с напряжением 400 В и частотой 50 Гц. Молодая итальянская компания LinzElectric основана в 2002 году, в качестве части крупного европейского производителя электрооборудования, компании PedrolloS.p.a.

Собственные технологические ресурсы и возможности позволяют компании осуществлять производство полного цикла, от корпусов и намотки обмоток до сборки и тестирования конечной продукции. Фундаментом быстрого роста и высокого качества синхронных генераторов Linz послужило то, что основной продукцией PedrolloS.p.a являются электронасосы, имеющие ряд схожих деталей с генераторами.

Данный синхронный генератор Linz имеет следующие важные характеристики:

• система возбуждения обмоток – SHUNT

• класс защиты обмоток генератора – IP23
• степень изоляции – H

Контроллер панели управления ТСС Славянка TYz

Стандартная комплектация данной дизельной электростанции ТСС Славянка TYz включает в себя контроллер Lovato RGK 600, который обеспечивает оптимальное раскрытие потенциала двигателя и генератора для выработки электроэнергии во всех режимах эксплуатации. Lovato Electric – итальянская компания, один из мировых лидеров в области разработки и производства систем управления промышленным электротехническим оборудованием.

ГК ТСС является авторизованным партнёром Lovato Electric и комплектует системами управления этой марки 90% выпускаемых дизельных электростанций. Базовый функционал контроллера Ловато позволяет осуществлять мониторинг основных показателей дизельной электростанции и управлять её функционалом на 100%.

Автоматизация ДЭС ТСС Славянка TYz по второй степени

Данная комплектация дизельной электростанции обладает расширенными возможностями по автономной эксплуатации, что важно для резервирования электроснабжения на удалённых объектах без постоянного участия оператора.

В дополнение к базовой модели (1-я степень автоматизации), данная генераторная установка оснащается:

• блок АВР (аварийный ввод резерва или автозапуск) – обеспечивает запуск ДГУ и переключение нагрузки в случае возникновения перебоев в основной сети электроснабжения;

• модуль электроподогрева блока двигателя обеспечивает быстрый старт по сигналу блока АВР;
• модуль подзарядки АКБ – поддерживает заряд аккумуляторов на необходимом уровне;

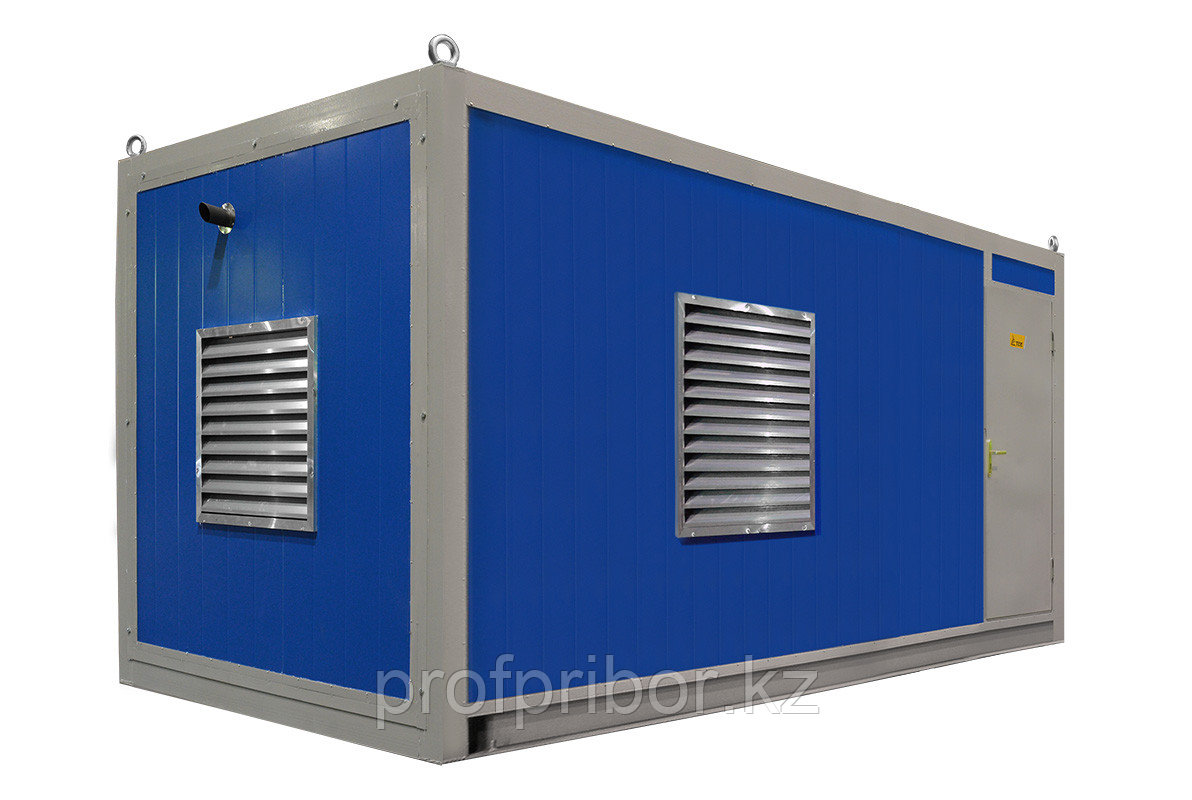

Контейнерная ДЭС ТСС Славянка TYz

Блок-контейнер ТСС предназначен для обеспечения беспроблемной эксплуатации дизельной электростанции в максимально широком диапазоне погодных условий и температур от -40С° до +40С°. Дизельная электростанция ТСС Славянка в контейнере – комплексное решение для генерации, предназначенное для электроснабжения объектов в любых условиях и с максимально возможной автономностью

Вот краткий перечень преимуществ контейнерных ДЭС ТСС Славянка:

• внутренние системы вентиляции, обогрева и кондиционирования обеспечивают максимально комфортный режим эксплуатации ДГУ при любых внешних температурах (-40С° до +40С° для стандартного контейнера и от -60С° до +40С° для арктического исполнения);

• внутреннее пространство контейнера допускает размещение широкого перечня дополнительных систем, таких как дополнительные баки топлива, щиты управления, системы удалённого мониторинга, системы долива моторного масла и топлива;
• Контейнерная ДЭС защищена от несанкционированного доступа к оборудованию и может устанавливаться поблизости от зданий;
• Штатная комплектация контейнера включает в себя систему пожаротушения, щит собственных нужд, основное и аварийное освещение, вентиляционные жалюзи с электроприводом, систему газовыхлопа и другие полезные модули;

Базовая комплектация контейнера включает в себя системы порошкового пожаротушения, щит собственных нужд, основное и аварийное освещение, вентиляционные жалюзи с электроприводом, система газовыхлопа и другие модули;

Комплектность поставки ДГУ ТСС Славянка с двигателями ЯМЗ

Дизельные электростанции ТСС Славянка, независимо от варианта исполнения и степени автоматизации, отгружаются заказчикам полностью заправленными всеми техническими жидкостями. Абсолютно все дизельные генераторы с двигателями ЯМЗ, выпускаемые на предприятии ГК ТСС, проходят полный цикл заводских проверочных испытаний в течении не менее двух часов. Результаты испытаний фиксируются в соответствующем документе.

Фирменная гарантия и сервисное обслуживание ДГУ ТСС Славянка с двигателем ЯМЗ

• Важная информация! Актуальная информация об условиях и сроках гарантийных обязательств на конкретную модель дизельной электростанции ТСС, а также, на её отдельные компоненты, указывается в прилагаемом гарантийном талоне. На данной странице приводится ознакомительная информация, которая актуальна только на момент публикации.
• Срок гарантии на топливные форсунки, турбонагнетатель, ТНВД (топливные насосы высокого давления), ТННД (топливные насосы низкого давления), стартеры, водяные насосы, радиатор системы охлаждения, воздухо-воздушный интеркулер, регуляторы напряжения, топливный бак составляет 12 месяцев с даты выдачи гарантийного талона либо наработка в количестве 1000 моточасов, в зависимости от того, что наступит раньше.
• Срок гарантии на датчики температуры, давления, оборотов, устройства останова двигателя, зарядный генератор, реле зарядного генератора, реле стартеров, промежуточные реле составляет 6 месяцев с даты выдачи гарантийного талона либо наработка в количестве 500 моточасов, в зависимости от того, что наступит раньше.
• Срок гарантии на прокладки, уплотнения, сальники, аккумуляторные батареи, подогреватели охлаждающей жидкости, масла, впускного коллектора, патрубки системы охлаждения и подогрева, топливопроводы низкого давления, зарядные устройства, приводные ремни навесных агрегатов, замки кожухов, капотов, шкафов АВР и шкафов управления, термостаты, виброопоры силовой установки и радиатора охлаждения составляет 6 месяцев с даты выдачи гарантийного талона, либо наработка в количестве 250 моточасов, в зависимости от того, что наступит раньше.

Запасные части и расходные материалы всегда в наличии

Всероссийская сеть авторизованных сервисных центров и собственные склады в регионах России обеспечивают оперативную поставку запчастей и расходников всем нашим заказчикам по низким ценам. Для ДГУ ТСС Славянка TYz поддерживается самый широкий ассортимент непосредственно на складе запчастей.

Дополнительная информация от производителя ДГУ ТСС Славянка

Обратите внимание – подразделения ГК ТСС, отвечающие за проектирование моделей дизельных электростанций, их модернизацию и серийный выпуск, стремятся улучшить технические характеристики оборудования, повысить надёжность и снизить стоимость. Из-за этого, в конструкцию дизельных электростанций могут вноситься изменения, оказывающие влияние на массогабаритные характеристики. Настоятельно рекомендуем – уточняйте актуальные характеристики приобретаемой дизельной электростанции при оформлении заказа у сотрудников отдела продаж т.к. данные, опубликованные на сайте, могут актуализироваться с задержкой относительно производства.

Общие характеристики

Серия	ТСС Славянка
Мощность номинальная, кВт	400
Мощность номинальная, кВА	500
Мощность максимальная, кВт	440
Мощность максимальная, кВА	550
Коэффициент мощности	0.8
Напряжение (В)	400/230
Количество фаз	3
Частота, Гц	50
Номинальный ток (А)	720
Объём системы охлаждения (л)	150
Объём топливного бака (л)	800
Расход топлива при 50% мощности л/ч	55.6
Расход топлива при 75% мощности л/ч	81.6
Расход топлива при 100% мощности л/ч	108.1
Автономная работа на 75% нагрузки без дозаправ (ч)	9
Система аварийной остановки	да
Датчик уровня топлива	да
Исполнение	Контейнер
Глушитель	промышленный
Габариты радиатора (раст. от пола, В, Ш, мм)	450, 1200х1200
Габаритные размеры (Д;Ш;В; мм)	4500x2300x2675
Ресурс работы до кап. ремонта (ч)	15000
Производитель двигателя	ЯМЗ
Двигатель	ЯМЗ- 8503.10
Мощность двигателя максимальная, кВт	517
Количество цилиндров	12
Расположение цилиндров	V-образное
Рабочий объём двигателя (л)	25.86
Система впуска воздуха	с турбонаддувом
Регулятор оборотов	механический
Рекомендуемый тип масла	15W-40
Емкость масляной системы (л)	75
Мощность генератора, кВт	400
КПД генератора, %	94,9
Точность регулировки напряжения (± %)	± 1%
Язык интерфейса контроллера	русский
Масса, кг	6450
Высота рамы (мм)	180
Гарантия, срок (мес)	24 месяца/1000 моточасов
