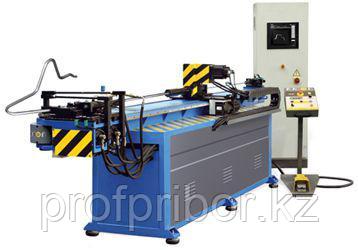

Трубогиб электромеханический - CH CNC 35

Цену уточняйте

  • В наличии
Трубогиб электромеханический - CH CNC 35
Трубогиб электромеханический - CH CNC 35В наличии
Цену уточняйте
+7 (702) 978-83-83
Менеджер Ержан
+7 (702) 978-83-83
Менеджер Ержан

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Модель CNC

Трубогибочный станок CH CNC - укомплектован 3-мя осями с сервоприводами, контролируемыми от ЧПУ, осуществляющие гибку (ось Y), подачу трубы (ось X) и вращение трубы (ось Z) в полностью автоматическом цикле. В зависимости от исполнения на станок может быть установлено до 9 контролируемых осей.

Модель CNC V

Трубогибочный станок CNC V (двух уровневый) - укомплектован 3 + 1 осями с сервоприводами, контролируемыми от ЧПУ, осуществляющие гибку (ось Y), подачу трубы (ось X), вращение трубы (ось Z) и гибка проталкиванием (ось V) в полностью автоматическом цикле. В зависимости от исполнения на станок может быть установлено до 10 контролируемых осей.

Модель CNC R

Трубогибочный станок CH CNC-R (много уровневый)- укомплектован 9 осями с сервоприводами, контролируемыми от ЧПУ, осуществляющие гибку (ось Y), подачу трубы (ось X) и вращение трубы (ось Z), гибку проталкиванием (ось V), сопровождение заднего прижима (ось E), движения каретки (ось U и R) и движения дорна (ось U1 и R1) в полностью автоматическом цикле, позволяя изготовление наиболее сложных изделий в автоматическом цикле. В зависимости от исполнения на станок может быть установлено до 10 контролируемых осей. Станок использует многоинструментальную оснастку с несколькими уровнями для работы.

Технические параметры

Модель CNC CNC V CNC R
Количество управляемых осей 3 3+1 9
Максимальное количество осей 9 10 16
Максимальный угол гиба 190 190 190
Мощность привода кВт 14,35 14,35 24,4
Максимальный радиус гибки, CRL мм 110 175 180
Максимальная длина трубы мм 4000 4000 4000
Электроподключение 0 380В-50Гц-3Ф 380В-50Гц-3Ф 380В-50Гц-3Ф
Длина 5700 5700 5900
Ширина мм 1000 1000 1400
Высота мм 1350 1600 1700
Вес кг 2800 2800 3600

Дополнительная комплектация

  • Автоматическая смазка дорна
  • Удлинение трубогибочного станка
  • Разделенная инструментальная система (для квадратных/прямоугольных и т.д. труб)
  • Инструмент для различных труб и профилей
  • Бустер (проталкивание) (гибы 1D)
  • Устройство пробивки
  • Дополнительные контролируемые оси движения станка
Характеристики
Дополнительные параметры
Тип привода станкаэлектромеханический
Пользовательские характеристики
АртикулCH CNC 35
Размер трубы, мм (сталь 450 Н/мм2)35 х 2
Размер трубы, мм (сталь 700 Н/мм2)28 х 2
Размер профиля, мм (сталь 450 Н/мм2)25 х 25 х 2
Информация для заказа
  • Цена: Цену уточняйте
