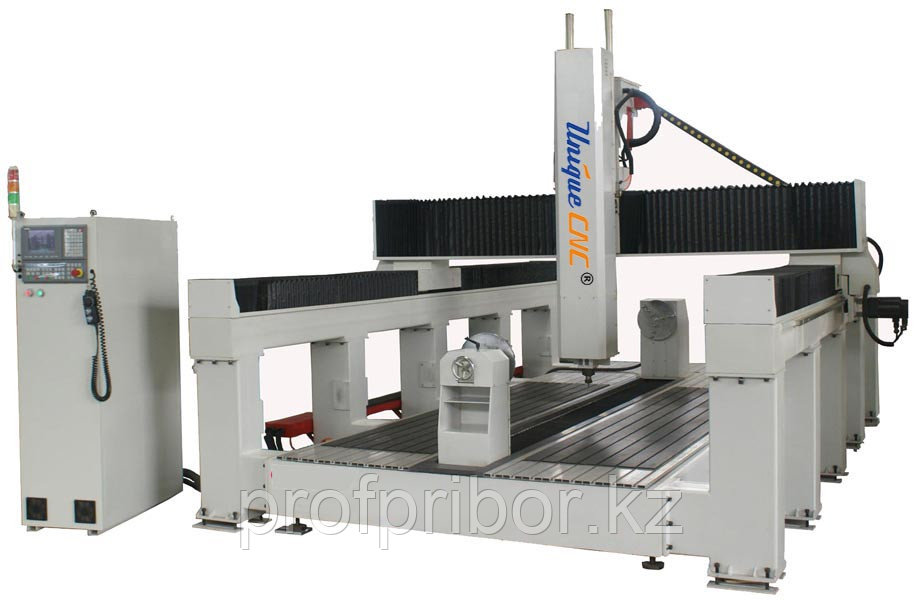

Фрезерный станок с ЧПУ с автоматической сменой инструмента ST2040BC4

Фрезерный станок с ЧПУ с автоматической сменой инструмента ST2040BC4

Цену уточняйте

  • В наличии
  • Код: 7039
Фрезерный станок с ЧПУ с автоматической сменой инструмента ST2040BC4
Фрезерный станок с ЧПУ с автоматической сменой инструмента ST2040BC4В наличии
Цену уточняйте
+7 (702) 978-83-83
Менеджер Ержан
+7 (702) 978-83-83
Менеджер Ержан

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D; 2,5D и 3D) и в том числе для 4-х осевой обработки криволинейных заготовок.

Обрабатываемые материалы

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.


Область применения

Мебельное производство:

  • Простые и сложные фасады, накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

Производство дверей:

  • Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
  • изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой
  • инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
  • изготовление эксклюзивных дверей из ценных пород древесины.

Примеры изделий



Конструктивные особенности



Цельносварная станина, усиленная

Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.


Алюминиевый стол с Т-пазами

Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала.


Подвижный портал

Изготовлен с серьезным запасом прочности. Особое внимание уделено креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.


Шпиндель

Производства Италия (HSD)
Мощность 9 кВт.
Воздушное охлаждение с автоматической сменой



Серводвигатели YASKAWA и Редукторы

Серводвигатели YASKAWA перемещения по осям лучше чем, шаговые двигатели. Позволяют быстро и точно производить обработку материала, точность 0,02мм.


YASKAWA драйверы

YASKAWA драйверы качество хорошее и можно хорошо управлять двигателями,чтобы гарантировать нормальную работу станка.


Delta Инвертер

Производства - Delta
Мощность11кВт.
Можно хорошо контролировать скорость вращения шпинделя, запуска и остановки.


Шариковинтовая пара для перемещения по оси Z

Производство TBI Тайвань.
Прямой привод. Высокоточная гайка с двойным маслогонным кольцом, защитой от пыли и смазкой.


Электрошкаф

Электрокомпоненты соответствуют стандартам СЕ.
Пыленепроницаемость электрошкафа гарантирует работу электрокомпонентов даже в условиях запыленной окружающей среды.


Косозубая-реечная передача по осям Y и X

Перемещение по осям Y и Х происходит за счет косозубой рейки китайской компании Baiqiang. Точность-Скорость-Долговечность, три основных параметра по которым принято решение комплектовать станок этими рейками.


Линейные направляющие

Производство ABBA Тайвань.
Плавное перемещение, тихая работа.


Система смазки

Можно удобно смазывать запчасти.


Место для АТС

Система автоматической смены инструмента с линейным магазином на 8 патронов ISO30 (8 шт поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности.


Патрон

8 шт.


Ящик для инструмента

Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.


Программное обеспечение

В комплекте со станком Powermill и Artcam

Страна изготовления: Китай

Технические характеристики фрезерного станка с ЧПУ с автоматической сменой инструмента ST2040BC4
Тип станка С подвижным порталом
Размер зоны обработки XY, мм 2000х4000
Перемещение шпинделя по оси Z, мм 800
Тип рабочего стола Алюминиевый с Т-пазами
Тип станины Цельносварная станина, усиленная
Максимальная скорость, мм/мин. 30000
Максимальная рабочая скорость, мм/мин. 15000
Точность, мм 0,02
Точность повторения, мм 0,03
Тип передачи X/Y/Z Зуб рейка/Зуб рейка/ШВП
Тип рейки оси XY Косозубая
Производитель зубчатой рейки АBBA
Характеристики ШВП Z Ф32 мм, шаг 10 мм
Производитель ШВП Z TBI Тайвань
Тип направляющих X/Y/Z Рельсовые/Рельсовые/Рельсовые
Сечение направляющих, мм 35
Производитель направляющих АBBA
Тип двигателя Cерводвигатель Yaskawa Японии
Редуктор Планетарные редукторы- для XYZ-ось
Производитель драйвера Yaskawa
Мощность шпинделя, кВт 9
Система смены инструмента Автоматическая
Частота вращения шпинделя, об/мин 0-24000
Охлаждение шпинделя Воздушное
Производитель шпинделя HSD Италия
Производитель инвертора Delta Тайвань
Мощность инвертора, кВт 11
Тип цанги ER-32
Система управления SYNTEC 6MB Тайвань
Код команд G-code
Место для АТС 8 шт
Система смазки Автоматическая
Программное обеспечение Powermill и Artcam
Напряжение, В 380
Частота тока, Гц 50
Габариты в упаковке д/ш/в, мм 6000x2200x2100
Вес брутто, кг 10000

Характеристики
Основные
Страна производительКитай
