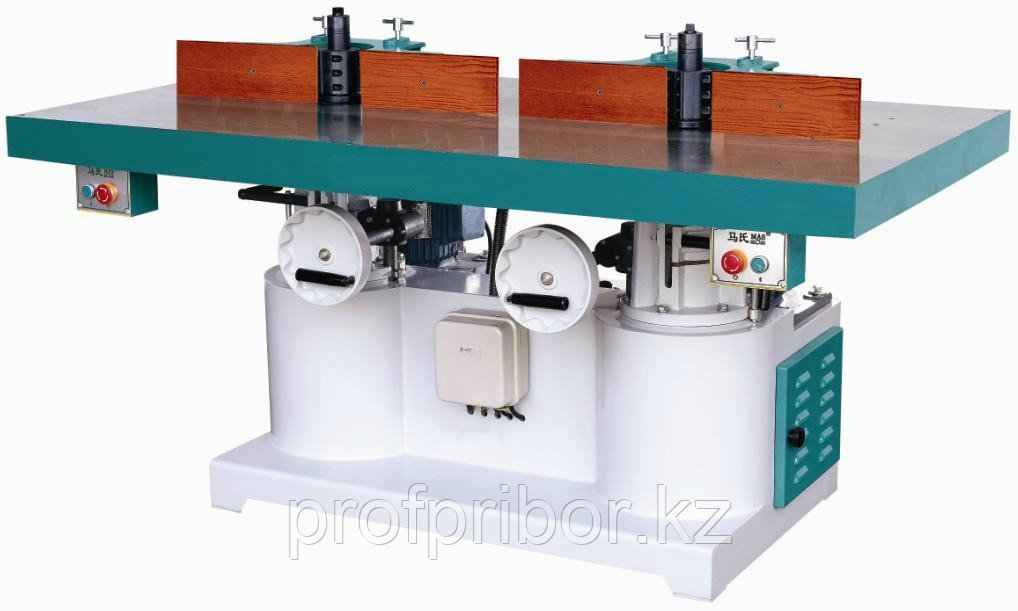

Фрезерный станок TS 1530М

Цену уточняйте

  • В наличии
  • Код: 6970
Фрезерный станок TS 1530М
Фрезерный станок TS 1530МВ наличии
Цену уточняйте
+7 (702) 978-83-83
Менеджер Ержан
+7 (702) 978-83-83
Менеджер Ержан
возврат товара в течение 14 дней по договоренности

Фрезерный станок TS 1530 предназначен для высококачественного фрезерования и гравирования натурального и искусственного камня а также других материалов включая металла в 2D/3D плоскостях.

Обрабатываемые материалы

Камень (мрамор, гранит), древесина, композитные материалы, полистиролы, цветной металл, оргстекло, модельный пластик и т.п.

Комплектация

Станок TS 1530 М – механическая часть 1 шт.
Шпиндель мощностью 5,5 кВт с водяным охлаждением 1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки 1 шт.
Шкаф электронного управления 1 шт.
Водяной насос для охлаждения шпинделя 1 шт.
Водяной насос для подачи СОЖ 1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc. 1 комп.
Программное обеспечение NC-studio (Лямда) 1 комп.
Цанга ER 25 1 комп.
Начальный комплект фрез 1 комп.
ЗИП 1 комп.

Особенности:




Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник)



Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс



Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z



Закрытые направляющие

Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружки и СОЖ попадать на них. Тем самым повышая срок службы станка



Серво-гибриды «Leadshine»

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор



Система подачи СОЖ

Станок оснащен системой подачи СОЖ



Система централизованной смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве



Шпиндель «GDZ»

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.



Отдельно стоящий электрошкаф

Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий



Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком



Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.



Поворотное устройство D 300 L1200



Страна изготовления: Китай

Технические характеристики фрезерного станка TS 1530М
Рабочая зона (X*Y*Z) 1500x3000x450
Направляющие X,Y,Z Линейные
Механизм привода X, Y Зубчатая передача
Механизм привода Z Шарико-винтовая передача
Мощность двигателя привода X,Y, Z 0,45 кВт
Серво гибриды 0,85 кВт
Шпиндель 5,5 кВт
Частота вращения шпинделя 6000-24000 об/мин
Токарная ось D 300 L 1200
Дискретность перемещения позиционера 0,006 мм
Точность позиционирования ± 0.05 мм
Точность повторного позиционирования ± 0.05 мм
Станина Литая
Скорость позиционирования до 10 м/мин
Макс. скорость перемещения (холостой ход) до 10 м/мин
Макс. скорость фрезерования до 6 м/мин
Система управления – тип СЧПУ NC Studio (опции: DSP пульт A11/А18/ NK 105, Mach3)
Напряжение питания 380V/220V
Масса станка 2000 кг
