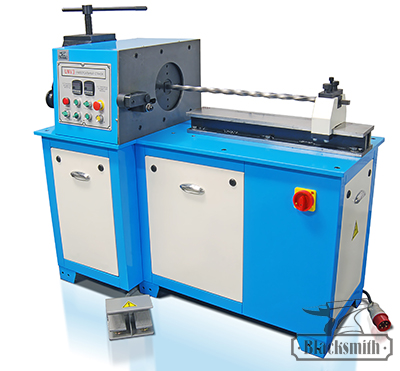

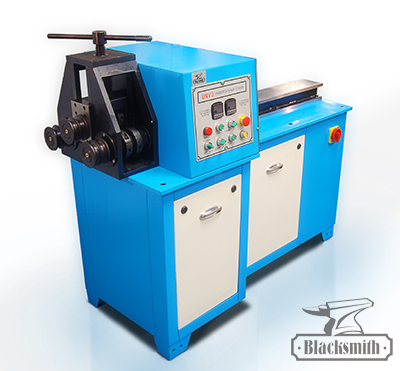

Универсальный станок для холодной ковки: завитки, скручивание, корзинки, гибка, кольца и трубогиб-профилегиб

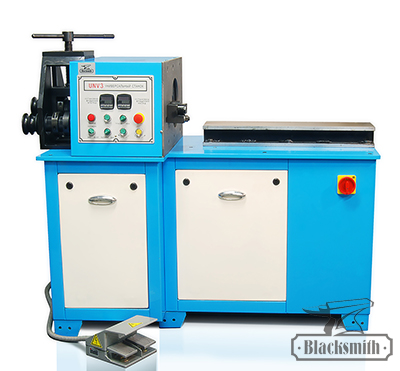

UNV3 - универсальный станок для художественной ковки с широким набором операций. Отличное решение для компактного кузнечного производства.

Новая модель станка для холодной ковки с современным мощным редуктором, новой кинематической схемой.
Продуманная и надежная система управления процессом гибки.

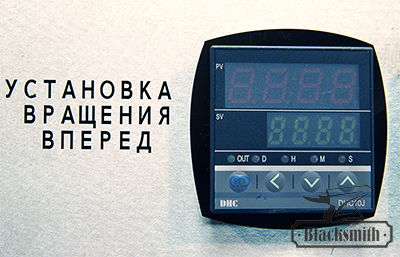

Режимы ручного и простого цифрового управления, с помощью которого даже неподготовленный работник будет всегда изготавливать ОДИНАКОВЫЕ элементы.

Станок художественной ковки UNV3 позволяет выполнить самые распространенные операции по изготовлению кованых кузнечных элементов.
Высокая скорость вращения оправок позволяет существенно повысить производительность.
Простой в обучении, настройке и работе кузнечный станок.

Технические характеристики

С помощью станка для ковки UNV3 производятся следующие кузнечные операции и элементы ковки:

• гибка завитков
• продольное скручивание

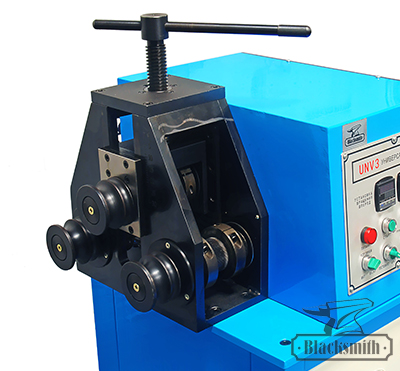

• изгиб труб (трубогиб, профилегиб)
• изготовление "корзинок"
• сгибание углов
• изготовление колец

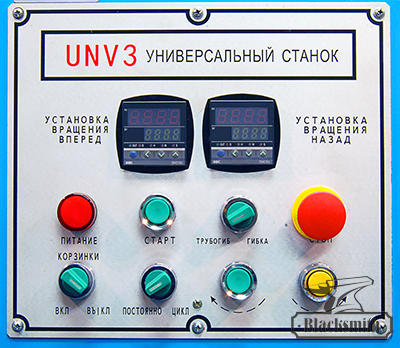

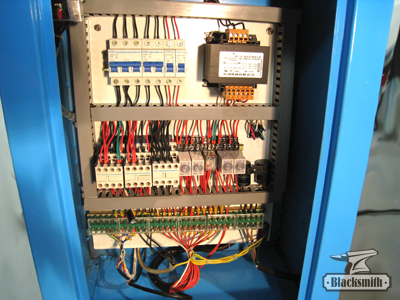

Автоматическое и ручное управление процессом гибки

Вертикальное расположение гибочных приспособлений

Большая комплектация

Для интенсивного промышленного использования

Привод не требует обслуживания

Мощность мотора - 2,2 кВт

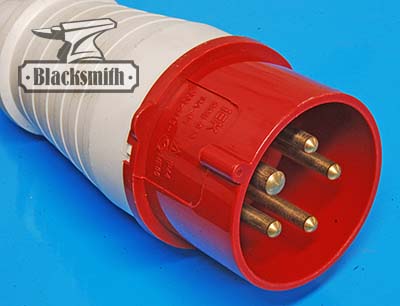

Питание - 380 В
Скорость вращения оправок - 16 об/мин
Вес - 430/520 кг
Размер упаковки - 1270 х 670 х 1550 мм

Комплектация

Универсальный станок для художественной ковки UNV3 укомплектован (входят в стандартную поставку) следующими оправками для изготовления распространенных кузнечных работ:

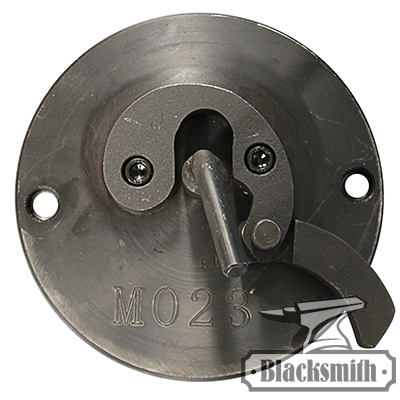

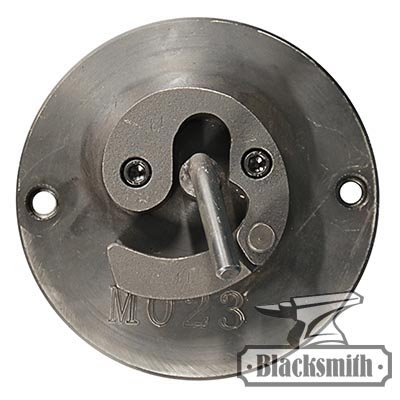

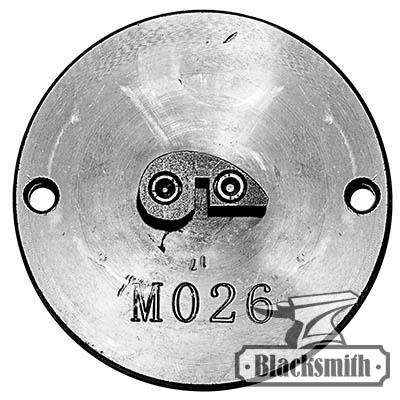

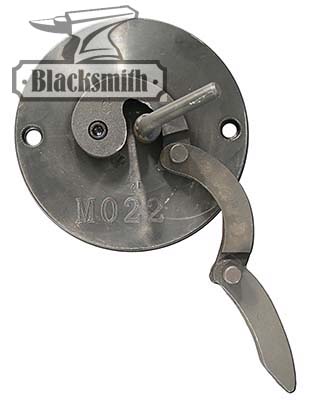

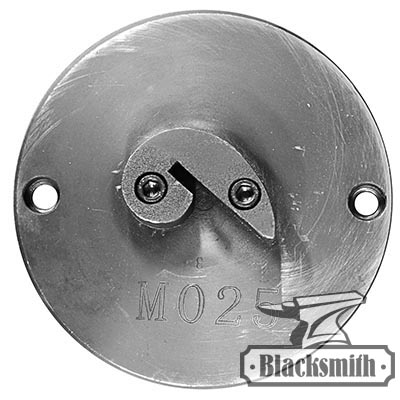

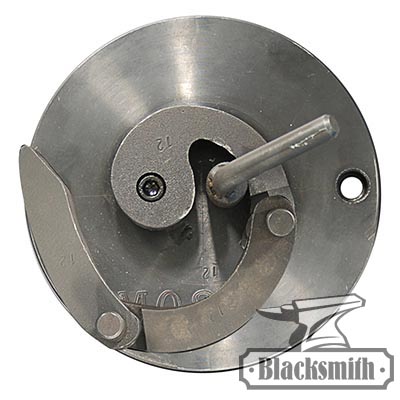

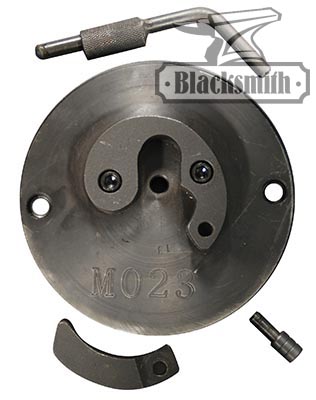

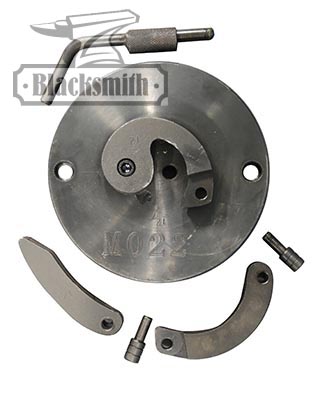

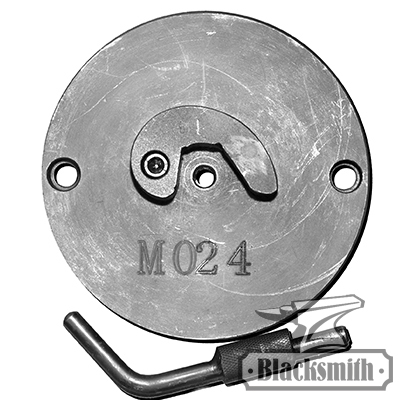

• 5 оправок для изготовления завитков различного размера

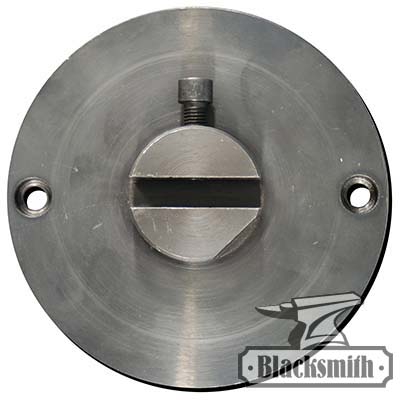

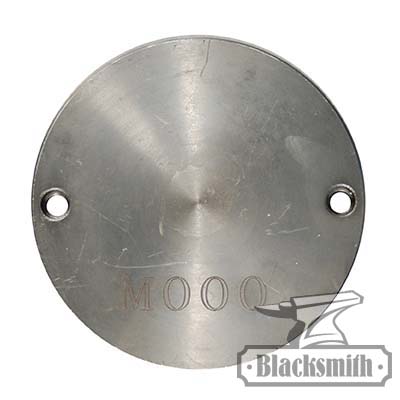

• 3 чистых основания под самостоятельное изготовление оправок

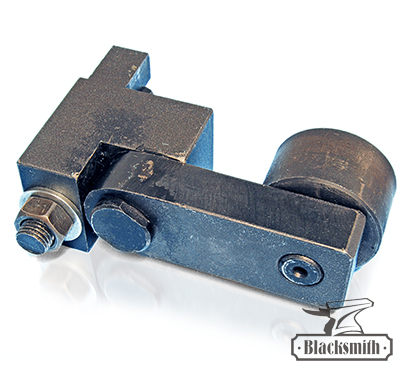

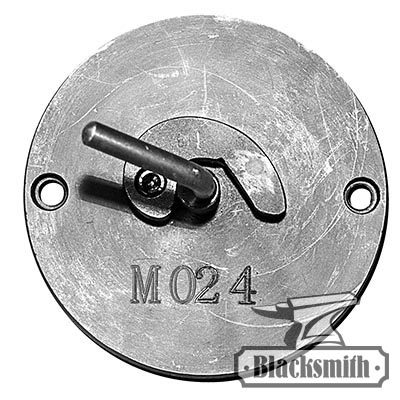

• 1 специальная  оправка для гибки углов
• 2 набора для изготовления корзинок из квадратов 6х6мм, 8х8мм или прутков диаметром 6мм, 8мм
• 2 набора для сборки корзинок под квадрат или пруток сечением 6мм и 8мм

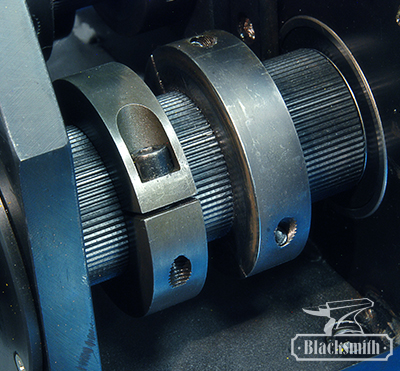

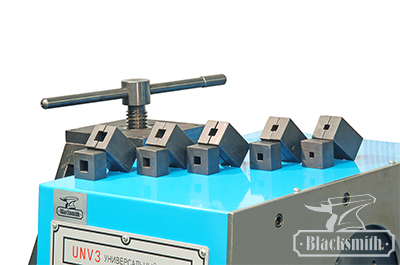

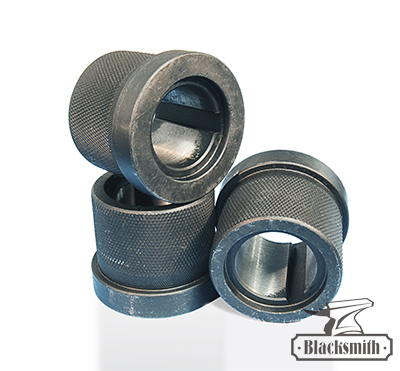

• оправки для торсировки квадрата 8х8мм, 10х10мм, 12х12мм, 14х14мм, 16х16мм

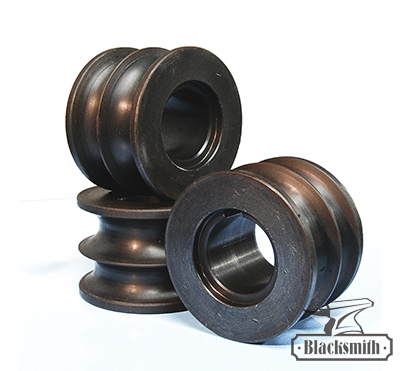

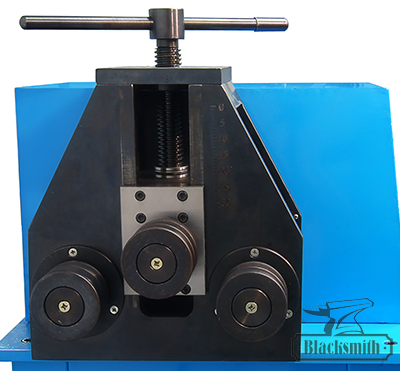

• оправки для гибки дуги из круглой трубы  O 15, 20, 25, 30мм и прутка до  O 20мм на внешних валах трубогиба
• оправки универсальные для гибки дуги из профильной трубы от 10х10мм до 40х40мм стенка 3мм, из квадрата до 20мм и полосы до 40x10мм (горизонтально), 40х6мм (вертикально)
• дополнительные плоские оправки  для гибки различного металла на внешних валах трубогиба.

Дополнительная комплектация:

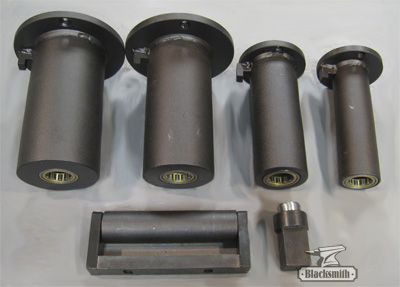

• набор оправок для изготовления колец  O 70, 90, 114, 127мм

Набор для изготовления колец приобретается отдельно.

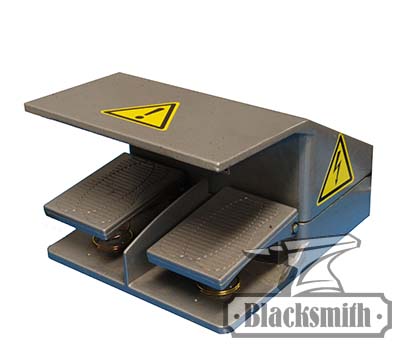

Станок поставляется с блоком ножных педалей с защитой от случайного нажатия.

Дополнительные фотографии:

Выполняемые операции и максимальные параметры обрабатываемых материалов, мм:

Гибка завитков Квадрат - max 16х16мм Полоса - max 30х10мм Пруток - max 16мм Труба квадрат - max 20х20х1,5мм

Скручивание Квадрат - max 16х16мм Полоса - max 30х10мм

"Корзинка" Квадрат - max 8х8мм Пруток - max 8мм

Гибка дуги Полоса верт. - max 40х6мм Труба круглая - max 30х3 мм Труба квадрат - max 40х40х3мм Труба прямоуг. - max 50х30х2мм Квадрат - max 20х20мм Пруток - max 16мм Полоса - max 30х10мм

Гибка колец Пруток - max 14мм Квадрат - max 14х14мм Полоса - max 20х6мм
