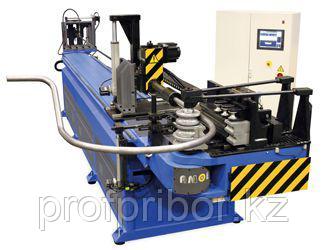

Гидравлический трубогиб с ЧПУ - CH CNC 100

Цену уточняйте

  • В наличии
Гидравлический трубогиб с ЧПУ - CH CNC 100
Гидравлический трубогиб с ЧПУ - CH CNC 100В наличии
Цену уточняйте
+7 (702) 978-83-83
Менеджер Ержан
+7 (702) 978-83-83
Менеджер Ержан

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Модель CNC

Трубогибочный станок CH CNC - укомплектован 3-мя осями с сервоприводами, контролируемыми от ЧПУ, осуществляющие гибку (ось Y), подачу трубы (ось X) и вращение трубы (ось Z) в полностью автоматическом цикле. В зависимости от исполнения на станок может быть установлено до 9 контролируемых осей.

Модель CNC V

Трубогибочный станок CNC V (двух уровневый) - укомплектован 3 + 1 осями с сервоприводами, контролируемыми от ЧПУ, осуществляющие гибку (ось Y), подачу трубы (ось X), вращение трубы (ось Z) и гибка проталкиванием (ось V) в полностью автоматическом цикле. В зависимости от исполнения на станок может быть установлено до 10 контролируемых осей.

Модель CNC R

Трубогибочный станок CH CNC-R (много уровневый)- укомплектован 9 осями с сервоприводами, контролируемыми от ЧПУ, осуществляющие гибку (ось Y), подачу трубы (ось X) и вращение трубы (ось Z), гибку проталкиванием (ось V), сопровождение заднего прижима (ось E), движения каретки (ось U и R) и движения дорна (ось U1 и R1) в полностью автоматическом цикле, позволяя изготовление наиболее сложных изделий в автоматическом цикле. В зависимости от исполнения на станок может быть установлено до 10 контролируемых осей. Станок использует многоинструментальную оснастку с несколькими уровнями для работы.

Технические параметры

Модель CNC CNC V CNC R
Количество управляемых осей 3 3+1 9
Максимальное количество осей 9 10 16
Максимальный угол гиба 190 190 190
Мощность привода кВт 45,3 45,3 72,5
Максимальный радиус гибки, CRL мм 330 330 320
Максимальная длина трубы мм 6000 6000 6000
Электроподключение 0 380В-50Гц-3Ф 380В-50Гц-3Ф 380В-50Гц-3Ф
Длина 8800 8800 9100
Ширина мм 1800 1850 1850
Высота мм 1750 1950 2000
Вес кг 9000 9000 10100

Дополнительная комплектация

  • Автоматическая смазка дорна
  • Удлинение трубогибочного станка
  • Разделенная инструментальная система (для квадратных/прямоугольных и т.д. труб)
  • Инструмент для различных труб и профилей
  • Бустер (проталкивание) (гибы 1D)
  • Устройство пробивки
  • Дополнительные контролируемые оси движения станка
Характеристики
Дополнительные параметры
Тип привода станкагидравлический
Пользовательские характеристики
АртикулCH CNC 100
Размер трубы, мм (сталь 450 Н/мм2)104 х 4
Размер трубы, мм (сталь 700 Н/мм2)100 х 1.5
Размер профиля, мм (сталь 450 Н/мм2)80 х 80 х 5
Информация для заказа
  • Цена: Цену уточняйте
